TYK+ 10 C/I

Koodi 3107283

LED-valonheitin sisä- ja ulkovalaistukseen:
- Runko painevalettua alumiinia, polyesterijauhemaalattu ISO 9227/12944 - ISO 9223 (C5)
- Häikäisysuoja erittäin kirkasta karkaistua tasolasia
- Häikäisysuoja on kiinnitetty tiiviisti runkoon korkeita lämpötiloja kestävällä silikonitiivisteellä
- Teknopolymeerilinssit suurella valonläpäisyllä
- Kestävästä silikonista valmistettu tiiviste
- Tehokas, pyöreä optiikka
- Kaapelitiiviste nikkelöityä messinkiä M16x1.5 halkaisijaltaan 5–10 mm:n johdoille
- Lukitusruuvit ruostumatonta terästä
- Seinäkannatin ruostumattomasta teräksestä
- Esijohdotettu tehtaalla 1 m:n H05RN-F 3G1 mm²
- Sisältää kulmamitan suunnan säätämistä varten, joka on valmistettu ruostumattomasta teräksestä
- Lisävarusteena tilattava häikäisysuoja on yhteensopiva C/I mallien kanssa

Tuotetiedot

ETIM ryhmä:

EG000027

ETIM luokka:

EC001744

Yleistä tietoa

Lampunpidin:

LED

Valonlähde:

LED

Valonlähteen valovirta
[lm]:

700

Valaisimen valovirta
[lm]:

560.17

Valaisimen
teho [W]:

7 W

Valaisimen tehokkuus [lm/W]:

CRI:

Värilämpötila [K]:

4000

Väri /
Viimeistely:

AN-96 / Metallisoitu antrasiitti / Strukturoitu

Kotelointiluokka IP:

IP66

IK-J-xxIP:

IK06 1.2J xx3

Suojausluokka:

Optiikka:

C/I - Pyöreä intensiivinen

Avauskulma:

10°

Nettopaino [kg]:

1.018

Kokonaishalkaisija [mm]:

105

Kokonaispituus [mm]:

105

Kokonaisleveys [mm]:

131

Kokonaiskorkeus [mm]:

Mekaaniset ominaisuudet

Muoto:

Ympyrä ≤ 150 mm

Rungon materiaali:

Alumiini

Häikäisysuoja materiaali:

Lasi

Kohtisuora tuulipinta-ala [m²]:

0.01

Tuulipinta-ala sivulta [m²]:

0.01

Tuulipinta-ala päältä [m²]:

0.01

Sähköiset ominaisuudet

Jännite:

Ottojännite [V AC]:

220/240

Syöttötaajuus [Hz]:

50/60

Tehokerroin / COS Φ:

<0.6

Kytkentävirta [A/μs]:

5 / 30

C10 1.5 mm²:

C16 2.5 mm²:

154

B10 1.5 mm²:

B16 2.5 mm²:

154

Asennus

Asennuspaikka:

Ulkovalaistus

Asennustapa:

Valonheittimet

Min. ympäristön lämpötila [°C]:

-20

Max. ympäristön lämpötila [°C]:

Lasin lämpötila [°C]:

Minimietäisyys valaistavasta pinnasta [m]:

0.50

Valon ominaisuudet

MacAdam:

Elinikä:

L90B10@75000h

Valaistustapa:

Direct

Valovoimaluokka:

G*6

Ei valosaaste (ULR = 0%):

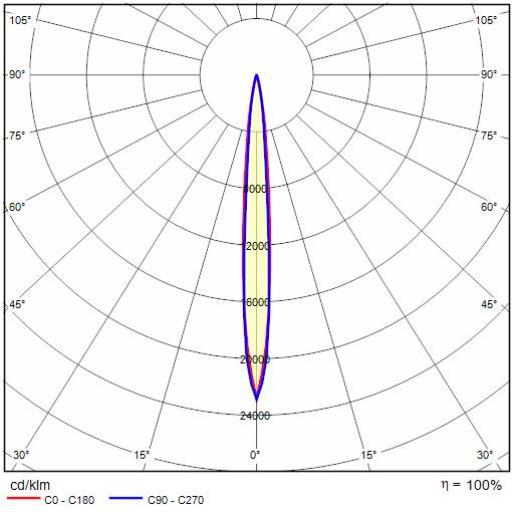

Valonjakotiedot

Mittapiiros

Lisätarvikkeet

TYK+ 10 C/I

	Koodi	Väri / Viimeistely	Kuvaus	Lataa
	3107463		Putkimainen häikäisyrajain	Lisää tuotekortillePoista tuotekortilta Downloads Esitteet: TYK+ 10 - 3107463

TYK+ 10

Koodi	Kuvaus	Lataa
3112969	Rajaussiivikkeet	Lisää tuotekortillePoista tuotekortilta Downloads Esitteet: TYK+ 10 - 3112969
3108556	Erikoiskannatin, mahdollistaa kallistuksen +25°/-90°	Lisää tuotekortillePoista tuotekortilta Downloads Esitteet: TYK+ 10 - 3108556
700191	Maapiikki	Lisää tuotekortillePoista tuotekortilta
