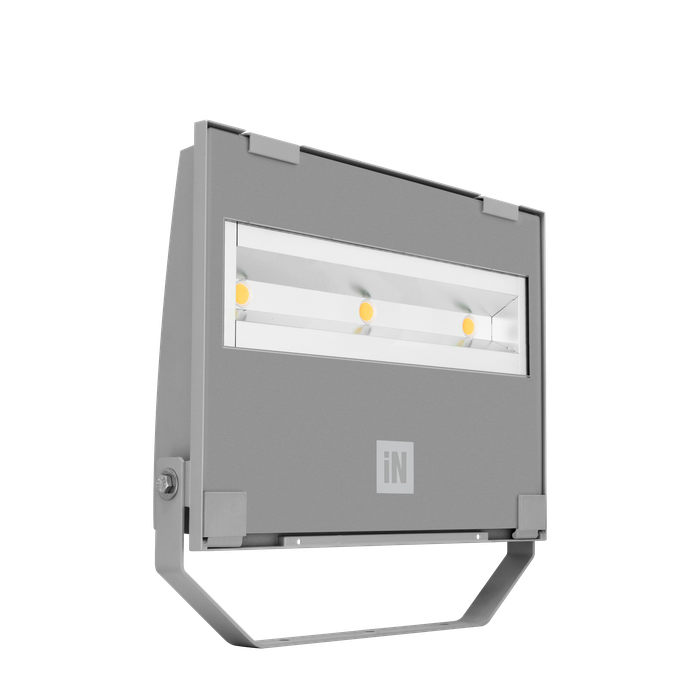

GUELL 3 S/W

Koodi 3117357

LED-valonheitin sisä- ja ulkovalaistukseen:
- Runko painevalettua alumiinia, polyesterijauhemaalattu ISO 9227/12944 - ISO 9223 (C5)
- Häikäisysuoja erittäin kirkasta karkaistua lasia
- Tehokkaat heijastimet metalloitua puhdasta alumiinia 99,99 %, erittäin kiiltävä, ei hapetusta eikä irisointia
- Kestävä silikonitiiviste
- Kaapelitiiviste M20x1.5 kaapeleille Ø 10- Ø 14 mm
- A50/W:n optiikan versioissa on LED-moduulit ja heijastimet, jotka on kehitetty ympäristöihin, joissa täytyy toteuttaa erityisen epäsymmetrinen valonjako
- Lukitusruuvit ruostumatonta terästä
- Sulkulasin kiinnityssalvat alumiiniprofiilia, jouset ruostumatonta terästä
- Teräskannake, polyesterijauhemaalattu kataforeesipinnoituksen jälkeen
- Integroitu ylijännitesuoja (suojaa 10 kV:iin asti)
- Valaisin on avattavissa ja huollettavissa
- Saatavana myös himmennettävä DALI-malli, jossa liitäntälaite voidaan sijoittaa enintään 50 m:n päähän valaisimesta (vain A50/W mallit). Lisätietoja myynnistämme
- Saatavana myös muita värilämpötiloja ja värintoistoindeksejä, lisätietoja saat myynnistämme
- Suunnittelija: GIORGIO LODI

Tuotetiedot

ETIM ryhmä:

EG000027

ETIM luokka:

EC001744

Yleistä tietoa

Lampunpidin:

LED

Valonlähde:

LED

Valonlähteen valovirta
[lm]:

39105

Valaisimen valovirta
[lm]:

35572

Valaisimen
teho [W]:

279 W

Valaisimen tehokkuus [lm/W]:

127

CRI:

Värilämpötila [K]:

4000

Väri /
Viimeistely:

GR-94 / Metallisoitu harmaa / Strukturoitu

Kotelointiluokka IP:

IP66

IK-J-xxIP:

IK07 3J xx5

Suojausluokka:

Optiikka:

S/W - Symmetrinen laaja

Nettopaino [kg]:

10.03

Kokonaispituus [mm]:

565

Kokonaisleveys [mm]:

501

Kokonaiskorkeus [mm]:

Mekaaniset ominaisuudet

Muoto:

Suorakulmio

Rungon materiaali:

Alumiini

Häikäisysuoja materiaali:

Lasi

Hehkulankatesti [°C]:

650 °C

Kohtisuora tuulipinta-ala [m²]:

0.05

Tuulipinta-ala sivulta [m²]:

0.03

Tuulipinta-ala päältä [m²]:

0.21

Sähköiset ominaisuudet

Jännite:

Ottojännite [V AC]:

220/240

Syöttötaajuus [Hz]:

50/60

Tehokerroin / COS Φ:

0.9

Ylijännitesuoja | CM | [kV]:

10.0

Ylijännitesuoja | DM | [kV]:

10.0

Kytkentävirta [A/μs]:

110 / 500

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Asennus

Asennuspaikka:

Ulkovalaistus

Asennustapa:

Valonheittimet

Min. ympäristön lämpötila [°C]:

-40

Max. ympäristön lämpötila [°C]:

Minimietäisyys valaistavasta pinnasta [m]:

1.00

Valon ominaisuudet

MacAdam:

Elinikä:

L80B10@100000h

Valaistustapa:

Direct

Valovoimaluokka:

G*6

Ei valosaaste (ULR = 0%):

IPEA* (tievalaistus):

A++

IPEA* (aluevalaistus, kiertoliittymät):

A5+

IPEA* (pyörätiet, jalankulkuväylät):

A3+

IPEA* (viheralueet):

A3+

IPEA* (historialliset vanhat kaupungit):

A7+

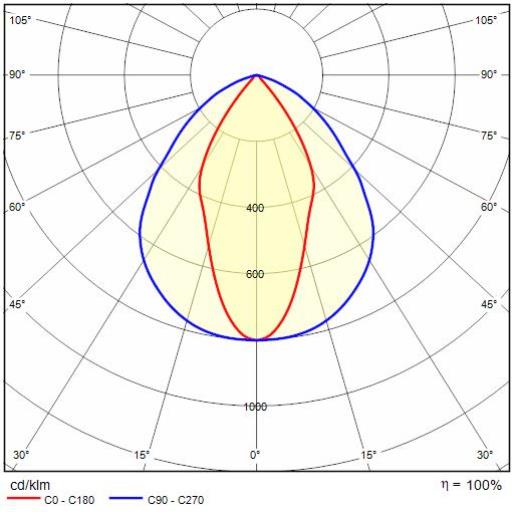

Valonjakotiedot

Mittapiiros

Lisätarvikkeet

GUELL 3

Koodi	Kuvaus	Lataa
14452702	Suojaritilä	Lisää tuotekortillePoista tuotekortilta Downloads Esitteet: GUELL 3 - 14452702
14453994	Seinäkiinnike 1000 mm	Lisää tuotekortillePoista tuotekortilta Downloads Esitteet: GUELL 3 - 14453994
14453794	Pylväskiinnike yhdelle valaisimelle, GUELL 3, pylväille Ø 60-76 mm	Lisää tuotekortillePoista tuotekortilta Downloads Esitteet: GUELL 3 - 14453794
14453894	Pylväskiinnike kahdelle valaisimelle, GUELL 3, pylväille Ø 60-76 mm	Lisää tuotekortillePoista tuotekortilta Downloads Esitteet: GUELL 3 - 14453894
14461104	Vahvistuskiinnike GUELL 3	Lisää tuotekortillePoista tuotekortilta Downloads Esitteet: GUELL 3 - 14461104
