KYRO+1 SR/100

Artikelnummer 306605

LED Straßenleuchten-Serie, in zwei Ausführungen:
- Gehäuse und Abdeckung aus lackiertem Aluminiumdruckguss mit Polyesterpulverbeschichtung, nach vorhergehender chemischer Oberflächenbehandlung ISO 9227/12944 - ISO 9223 (C5)
- Mastbefestigung aus lackiertem Aluminiumdruckguss
- Diffusor aus extra klarem, gehärteten Sicherheits-Flachglas
- Optik aus Technopolymer-Linsen mit erhöhter Lichtdurchlässigkeit
- Je nach Modell sind folgende Optiken verfügbar: SR/075 für enge Straßen und mit einem Verhältnis B/H (Straßenbreite / Masthöhe) bis zu 0,75; SR/100 für zweispurige Straßen mit einem Verhältnis B/H von 1; SR/125 für breite Straßen mit einem Verhältnis B/H von 1,25; SR/150 für breite Straßen mit einem Verhältnis von B/H gleich 1,5
- Kühlkörper aus Aluminium
- Hochelastische, verschleißfeste Silikondichtung
- Netztrennklemme sorgt für eine automatische Unterbrechung der Stromversorgung beim Öffnen des Leuchtengehäuses
- Stopfbuchse M25x1,5 für Kabel mit Ø 9-14 mm
- Leuchte inklusive Konverter
- Äußere Schrauben aus Edelstahl
- Halter für glasfaserverstärkte Technopolymerkomponenten
- Komponententräger werkzeuglos austauschbar
- Aluminium-Clip mit Edelstahlfeder, unverlierbar
- Versionen KYRO+ 1 sind geeignet für Montage an Masten mit Ø 42 - Ø 60/62 mm, die Versionen KYRO+ 1-D76 an Masten mit Ø 76 mm und die Versionen KYRO+ 2 an Masten mit Ø 60/62 - Ø 76 mm
- Inklusive Überspannungsschutz bis 10 kV (CM/DM)
- „SECURE LIGHT DISTRIBUTION“-System, das eine einheitliche Verteilung des Lichts auch bei Fehlfunktion einer LED garantiert
- Erfüllt die Lichtverschmutzungsnormen UNI 10819
- Inklusive Kabel (1m) H07RN-F 2x 1,5 mm² und Steckverbinder IP66 aus Polyamid mit Kontakten aus versilbertem Messing für Kabel Ø 9-14 mm; Stromanschluss ohne Öffnen der Leuchte möglich
- Ausführungen mit automatischer Leistungsreduzierung (RPA) lieferbar
- Informationen zu anderen Farbtemperaturen und zum Farbwiedergabeindex erhalten Sie vom Werk
- CLO-Option (Constant Light Output) erhältlich. Für weitere Informationen wenden Sie sich bitte an unser Unternehmen
- Design by SILVIA PAOLA PENNACCHIO

Produktdaten

ETIM-Gruppe:

EG000027

ETIM-Klasse:

EC000062

Allgemeine Eigenschaften

Fassung:

LED

Leuchtmittel:

LED

LED-Nennlichtstrom
[lm]:

10863

Leuchtenlichtstrom
[lm]:

9152

Leistung [W]:

70 W

Lichtausbeute [lm/W]:

131

CRI:

Farbtemperatur [K]:

4000

Farbe /
Veredelung:

AN-96 / Metallic-Anthrazit / Strukturiert

Schutzart
IP:

IP66

Schlagfestigkeit / Schlagenergie:

IK09 10J xx9

Schutzklasse:

Optik:

SR/100 - Straßenoptik

Nettogewicht [kg]:

7.525

Gesamte Länge [mm]:

275

Gesamte Breite [mm]:

690

Gesamte Höhe [mm]:

131

Mechanische Eigenschaften

Bauform:

Rechteckig

Gehäusematerial:

Aluminium

Diffusormaterial:

Glas

Glühfadentest [°C]:

650 °C

Seitliche Windangriffsfläche [m²]:

0.07

Obere Windangriffsfläche [m²]:

0.17

Elektrische Eigenschaften

Spannungsart:

Eingangsspannung [V AC]:

220/240

Eingangsfrequenz [Hz]:

50/60

Leistungsfaktor / COS Φ:

>0.9

Überspannungsschutz | Allgemein [kV]:

10.000000

Überspannungsschutz | Differenziell [kV]:

10.000000

Einschaltstrom [A/μs]:

43 / 260

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Installation

Anwendungsbereich:

Außenbeleuchtung

Montageart:

Straßenleuchten

Min. Umgebungstemperatur [°C]:

-40

Max. Umgebungstemperatur [°C]:

Mindestabstand zum beleuchteten Objekt [m]:

0.50

Lichteigenschaften

MacAdam:

Lumen maintenance:

L90B10@100000h

Verteilung der Lichtemission:

Direct

Lichtstärkeklasse:

G*4

Keine Lichtverschmutzung (ULR = 0%):

IPEA* (Straßenbeleuchtung):

A6+

IPEA* (Flächen, Kreisverkehre):

A7+

IPEA* (Radfahrer / Fußgänger):

A5+

IPEA* (Grünzonen):

A5+

IPEA* (historische Stadtkerne):

A10+

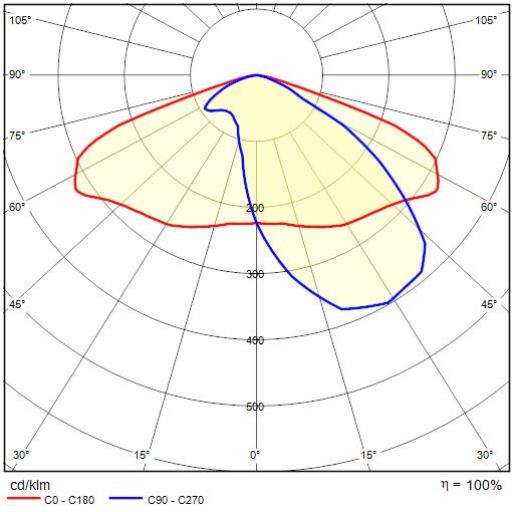

Photometrische Daten

Technische Zeichnung

Optionales Zubehör

KYRO+

Artikelnummer	Beschreibung	Downloads
14077820	Kit mit 10 Gummistöpseln für Kabelverschraubung, geeignet für 2 einpolige Leiter Ø 8 mm	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: KYRO+ - 14077820
3102824	1 m Kabel H07RN-F 2x1,5 + Stecker	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: KYRO+ - 3102824
14077102	Aus feuerverzinktem Stahl für eine Montage am Mastkopf bei Masten Ø60 mm	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: KYRO+ - 14077102
14081902	Halterung aus feuerverzinktem Stahl für eine Montage an Masten Ø80÷120mm; nach Durchbohren des Mastes mittels 2 durchgängiger M8 Schrauben zu befestigen (nicht dem Zubehör beigefügt)	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: KYRO+ - 14081902
14084202	Halterung aus feuerverzinktem Stahl für eine Montage an Masten Ø80÷120mm; nach Durchbohren des Mastes mittels 2 durchgängiger M8 Schrauben zu befestigen (nicht dem Zubehör beigefügt)	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: KYRO+ - 14084202

KYRO+ SOLUTION / KYRO+1

	Artikelnummer	Farbe / Veredelung	Beschreibung	Downloads
	14077596		Wandhalterung L=310 mm (KYRO+1), aus grau lackiertem Stahl, nach Vorbehandlung durch Phosphorchromatierung + Kataphorese mit Polyesterpulver beschichtet	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: KYRO+ - 14077596
