WL270 OPAL

WL270 OPAL - 1

WL270 OPAL

Artikelnummer 3105559

LED Wand- und Deckenleuchte für den Innenbereich, bestehend aus:
- Gehäuse aus Aluminiumdruckguss, pulverbeschichtet
- Lichtlenkende Kunststoffoptik für eine homogene Leuchtdichteverteilung über die gesamte Lichtaustrittsfläche
- Lichtverteilung direkt
- Lichtfarbe wählbar zwischen 3000K und 4000K
- Leistungsstufen einstellbar über Schalter
- Farbtoleranz nach MacAdam ≤3 SDCM
- Leuchte inklusive Konverter
- Leuchte für Durchgangsverdrahtung geeignet

Downloads

Dokumentation
Datenblätter
Montageanleitung
Tender Text

2D / 3D
Technische Zeichnung .jpg

Photometrische Daten
.ldt photometrische Datei
Lichtverteilungskurve .jpg
.ies photometrische Datei
RELUX .rolf
DIALUX .uld
Daten zum Download auswählen
Per E-Mail senden
Zu „Meine Dokumente“ hinzufügen

Produktdaten

ETIM-Gruppe:

EG000027

ETIM-Klasse:

EC002892

Allgemeine Eigenschaften

Fassung:

LED

Leuchtmittel:

LED

LED-Nennlichtstrom
[lm]:

1600/2700/3300

Leuchtenlichtstrom
[lm]:

1280/2170/2670

Leistung [W]:

10/17.7/23 W

Lichtausbeute [lm/W]:

128

CRI:

80

Farbtemperatur [K]:

3000/4000

Farbe /
Veredelung:

GR-94 / Grau metallic / Strukturiert

Schutzart
IP:

IP54

Schlagfestigkeit / Schlagenergie:

IK10 20J xx9

Schutzklasse:

II

Optik:

S/B - Symmetrische überwiegend direkt

Nettogewicht [kg]:

1.55

Gesamte Durchmesser [mm]:

270

Gesamte Höhe [mm]:

50

Mechanische Eigenschaften

Bauform:

Quadrat 150 ≤ x ≤ 300 mm

Gehäusematerial:

Aluminium

Diffusormaterial:

Kunststoff

Glühfadentest [°C]:

650 °C

Elektrische Eigenschaften

Spannungsart:

AC

Eingangsspannung [V AC]:

220/240

Eingangsfrequenz [Hz]:

220-240V 50/60Hz

Leistungsfaktor / COS Φ:

>0.9

EEI:

A1

Installation

Anwendungsbereich:

Innenbeleuchtung

Montageart:

Wand- und Deckenanbauleuchten

Min. Umgebungstemperatur [°C]:

10

Max. Umgebungstemperatur [°C]:

40

Lichteigenschaften

MacAdam:

3

Lumen maintenance:

L80B10@50000h

Verteilung der Lichtemission:

Direct/Indirect

DFF - Unterer halbräumlicher Lichtstromanteil [%]:

95

UFF - Oberer halbräumlicher Lichtstromanteil [%]:

5

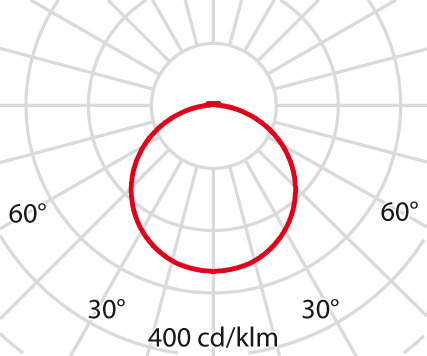

Photometrische Daten

Photometric Lvk WL270 OPAL 1

Photometric Lvk WL270 OPAL 2

Photometric Lvk WL270 OPAL 3

Photometric Lvk WL270 OPAL 4

Photometric Lvk WL270 OPAL 5

Photometric Lvk WL270 OPAL 6

Technische Zeichnung

Tech Design WL270 OPAL 1++
