SL629 AB PRISM

Artikelnummer 3112477

LED-Anbauleuchte für den Innenbereich, bestehend aus:
- Gehäuse aus Stahlblech, Kopfstücke aus Aluminiumdruckguss, pulverbeschichtet
- Prismatische Abdeckung für effiziente Lichtstreuung, Blendungsminimierung und eine hohe Gleichmäßigkeit
- Lichtverteilung direkt
- LED Sidelight-Technologie für homogene Leuchtdichteverteilung über die gesamte Lichtaustrittsfläche
- Farbtoleranz nach MacAdam ≤3 SDCM
- Light-Engine mittels Einschubmechanik auswechselbar
- UGR <19 für alle Lichtströme
- Sensorbaustein mit tageslichtabhängiger Lichtsteuerung und Bewegungsmelder
- Ausführungen in Sonderfarben auf Anfrage

Downloads

Dokumentation
Datenblätter
Montageanleitung
Tender Text

2D / 3D
Technische Zeichnung .jpg

Photometrische Daten
Lichtverteilungskurve .jpg
.ies photometrische Datei
.ldt photometrische Datei
RELUX .rolf
DIALUX .uld
Daten zum Download auswählen
Per E-Mail senden
Zu „Meine Dokumente“ hinzufügen

Produktdaten

ETIM-Gruppe:

EG000027

ETIM-Klasse:

EC002892

Allgemeine Eigenschaften

Fassung:

LED

Leuchtmittel:

LED

LED-Nennlichtstrom
[lm]:

4500

Leuchtenlichtstrom
[lm]:

3040

Leistung [W]:

26 W

Lichtausbeute [lm/W]:

117

CRI:

Farbtemperatur [K]:

4000

Farbe /
Veredelung:

WH-RAL9016 / Weiß RAL9016 / Strukturiert

Schutzart
IP:

IP20

Schlagfestigkeit / Schlagenergie:

IK05 0.7J xx3

Schutzklasse:

Optik:

S/A - Symmetrische direkt

Abstrahlwinkel:

2 x 36°/46°

Nettogewicht [kg]:

7.907

Gesamte Länge [mm]:

1244

Gesamte Breite [mm]:

273

Gesamte Höhe [mm]:

Mechanische Eigenschaften

Bauform:

Rechteckig

Gehäusematerial:

Stahl

Diffusormaterial:

Kunststoff

Glühfadentest [°C]:

650 °C

Elektrische Eigenschaften

Spannungsart:

Eingangsspannung [V AC]:

220/240

Eingangsfrequenz [Hz]:

220-240V 50/60Hz

Leistungsfaktor / COS Φ:

0.9

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

EEI:

Installation

Anwendungsbereich:

Innenbeleuchtung

Montageart:

Anbauleuchten

Min. Umgebungstemperatur [°C]:

Max. Umgebungstemperatur [°C]:

Lichteigenschaften

MacAdam:

Lumen maintenance:

L80B10@50000h

Verteilung der Lichtemission:

Direct

DFF - Unterer halbräumlicher Lichtstromanteil [%]:

UFF - Oberer halbräumlicher Lichtstromanteil [%]:

100

UGR max.:

19.0

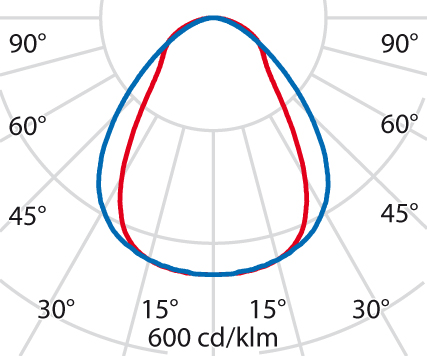

Photometrische Daten

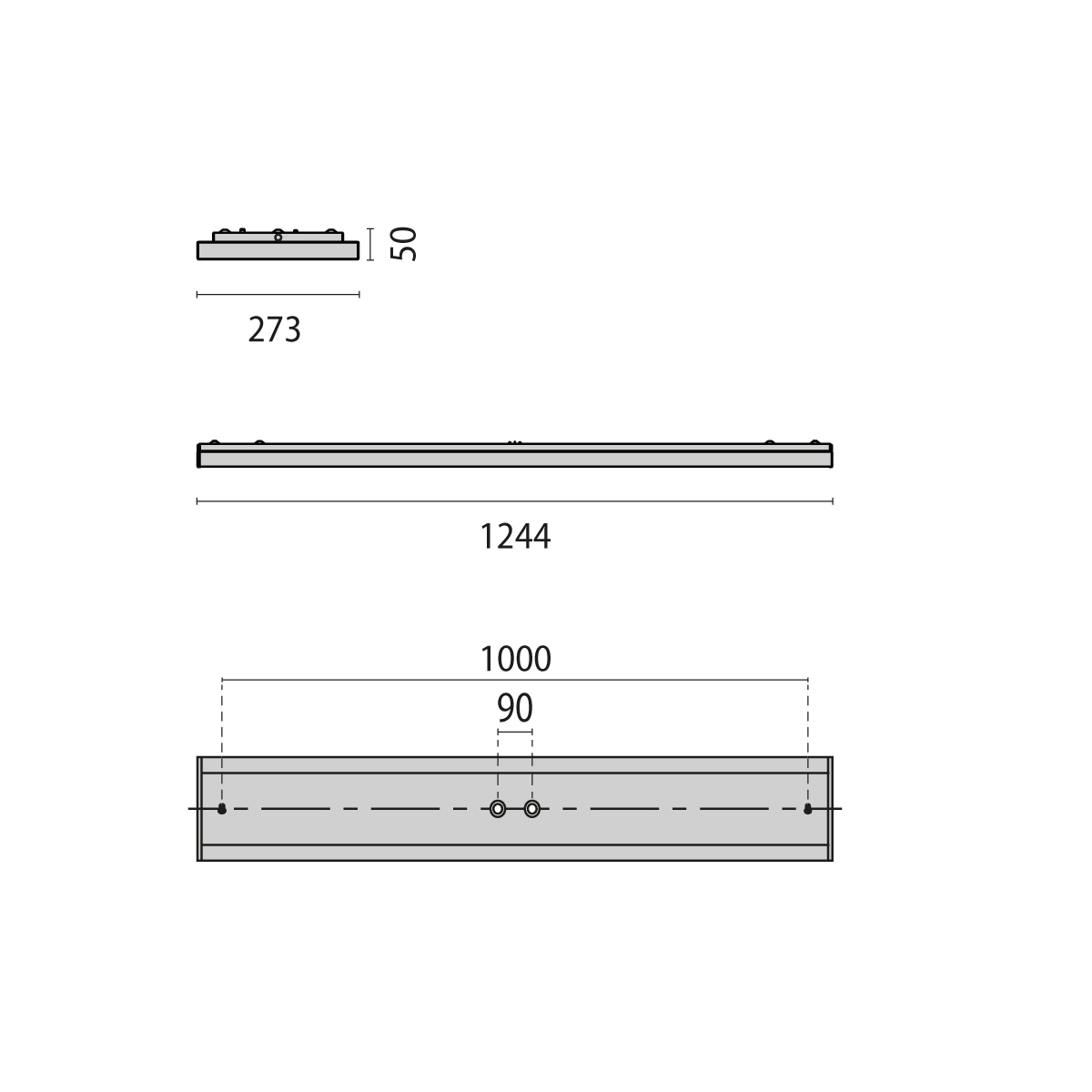

Technische Zeichnung

Optionales Zubehör

SL629 AB

	Artikelnummer	Farbe / Veredelung	Beschreibung	Downloads
	3117260		Assembly kit continuous line	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen
