GUELL 2 A/W
GUELL 2 A/W
GUELL 2 A/W
GUELL 2 A/W - 1
GUELL 2 A/W - 2
GUELL 2 A/W - 3

GUELL 2 A/W

Artikelnummer 3115119
  • LED-Scheinwerfer für den Außen- und Innenbereich, bestehend aus:
  • - Mit Polymerpulverlack körnig grau lackiertes Aluminiumdruckgussgehäuse nach vorheriger chemischer Oberflächenbehandlung ISO 9227/12944 - ISO 9223 (C5)
  • - Diffusor aus extra klarem, gehärteten Sicherheits-Flachglas
  • - Hochleistungsreflektoren aus metallisiertem Reinstaluminium 99,99%, hochglänzend, oxidations- und irisierungsfrei
  • - Altersbeständige Silikondichtung
  • - Kabelverschraubung M20x1,5 für Kabel mit Ø10–Ø14 mm
  • - Die Versionen mit Optik A50/W sind mit LED-Modulen und Reflektoren ausgestattet, die speziell für Umgebungen entwickelt wurden, in denen Lichtverteilungen mit hoher Asymmetrie benötigt werden
  • - Äußere Schrauben aus Edelstahl
  • - Aluminium-Clip mit Edelstahlfeder, unverlierbar
  • - Stahlbügel, lackiert mit Polyesterpulverlack nach Kataphorese-Beschichtung
  • - Zukunftssichere, wartbare Leuchte
  • - Ausführungen mit dimmbaren Konverter auf Anfrage
  • - Informationen zu anderen Farbtemperaturen und zum Farbwiedergabeindex erhalten Sie vom Werk
  • - Auf Anfrage sind Ausführungen mit 10 KV-Überspannungsschutzteil erhältlich
  • - Design by GIORGIO LODI

Produktdaten

ETIM-Gruppe:
EG000027
ETIM-Klasse:
EC001744

Allgemeine Eigenschaften

Fassung:
LED
Leuchtmittel:
LED
LED-Nennlichtstrom
[lm]:
16198
Leuchtenlichtstrom
[lm]:
13006
Leistung [W]:
103 W
Lichtausbeute [lm/W]:
126
CRI:
80
Farbtemperatur [K]:
4000
Farbe /
Veredelung:
GR-94 / Grau metallic / Strukturiert
Schutzart
IP:
IP66
Schlagfestigkeit / Schlagenergie:
IK07 3J xx5
Schutzklasse:
I
Optik:
A40/W - Asymmetrische breite
Nettogewicht [kg]:
3.732
Gesamte Länge [mm]:
400
Gesamte Breite [mm]:
319
Gesamte Höhe [mm]:
85

Mechanische Eigenschaften

Bauform:
Rechteckig
Gehäusematerial:
Aluminium
Diffusormaterial:
Glas
Glühfadentest [°C]:
650 °C
Frontale Windangriffsfläche [m²]:
0.03
Seitliche Windangriffsfläche [m²]:
0.02
Obere Windangriffsfläche [m²]:
0.1

Elektrische Eigenschaften

Spannungsart:
AC
Eingangsspannung [V AC]:
220/240
Eingangsfrequenz [Hz]:
50/60
Leistungsfaktor / COS Φ:
0.9
Einschaltstrom [A/μs]:
32 / 50
C10 1.5 mm²:
10
C16 2.5 mm²:
16
B10 1.5 mm²:
6
B16 2.5 mm²:
10

Installation

Anwendungsbereich:
Außenbeleuchtung
Montageart:
Scheinwerfer
Min. Umgebungstemperatur [°C]:
-20
Max. Umgebungstemperatur [°C]:
30
Mindestabstand zum beleuchteten Objekt [m]:
0.10

Lichteigenschaften

MacAdam:
3
Lumen maintenance:
L90B20@80000h
Verteilung der Lichtemission:
Direct
Lichtstärkeklasse:
G*6
Keine Lichtverschmutzung (ULR = 0%):
IPEA* (Straßenbeleuchtung):
A4+
IPEA* (Flächen, Kreisverkehre):
A7+
IPEA* (Radfahrer / Fußgänger):
A3+
IPEA* (Grünzonen):
A3+
IPEA* (historische Stadtkerne):
A8+

Photometrische Daten

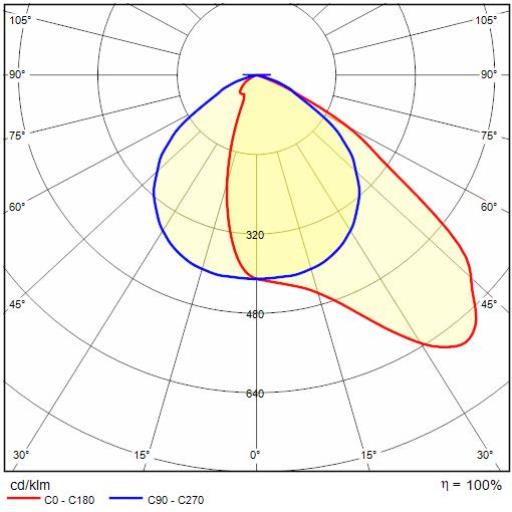

Photometric Lvk GUELL 2 A/W 1

Technische Zeichnung

Tech Design GUELL 2 A/W 1++

Optionales Zubehör

GUELL 2

Artikelnummer Farbe /
Veredelung		 Beschreibung Downloads

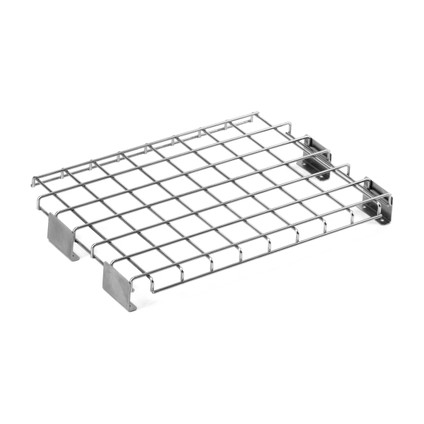

Schutzgitter GUELL 2
14173502
Schutzgitter GUELL 2
Downloads
Anschlussbox IP 66
14174220
Anschlussbox IP 66
Downloads
Wandhalterung 500 mm GUELL 1/2
14173394
Wandhalterung 500 mm GUELL 1/2
Downloads
Wandhalterung 1000 mm GUELL 1/2
14173494
Wandhalterung 1000 mm GUELL 1/2
Downloads
Einzelne Halterung für Mastzopf Ø 60/76 mm GUELL 2
14174094
Einzelne Halterung für Mastzopf Ø 60/76 mm GUELL 2
Downloads
Doppelte Halterung für Mastzopf Ø 60/76 mm GUELL 2
14174194
Doppelte Halterung für Mastzopf Ø 60/76 mm GUELL 2
Downloads
Verstärkungsbügel GUELL 2 aus lackiertem Stahl. Dient der Befestigung des Strahlers auf der Mitte des Bügels mit einer einzigen Schraube
14460594
Verstärkungsbügel GUELL 2 aus lackiertem Stahl. Dient der Befestigung des Strahlers auf der Mitte des Bügels mit einer einzigen Schraube
Downloads

GUELL 2 S/W - GUELL 2 A/W

Artikelnummer Farbe /
Veredelung		 Beschreibung Downloads
Softglas GUELL 2
14173994
Softglas GUELL 2
Downloads

GUELL 2 A/W

Artikelnummer Farbe /
Veredelung		 Beschreibung Downloads
Schirm GUELL 2 asymmetrisch
14173694
Schirm GUELL 2 asymmetrisch
Downloads
Blendschutzelement GUELL 2 asymmetrisch
14173820
Blendschutzelement GUELL 2 asymmetrisch
Downloads
