WIN PRO 30 S/EW
WIN PRO 30 S/EW
WIN PRO 30 S/EW - 1
WIN PRO 30 S/EW - 2

WIN PRO 30 S/EW

Artikelnummer 3114584
  • LED-Scheinwerfer für den Außen- und Innenbereich, bestehend aus:
  • - Mit Polymerpulverlack körnig grau lackiertes Aluminiumdruckgussgehäuse nach vorheriger chemischer Oberflächenbehandlung ISO 9227/12944 - ISO 9223 (C5)
  • - Diffusor aus extra klarem, gehärteten Sicherheits-Flachglas
  • - Optik aus Technopolymer-Linsen mit erhöhter Lichtdurchlässigkeit
  • - Hochelastische, verschleißfeste Silikondichtung
  • - Verschlussring aus Technopolymer, fest mit dem Gehäuse verbunden
  • - Kabelverschraubung M20x1,5 für Kabel mit Ø10–Ø14 mm
  • - Äußere Schrauben aus Edelstahl
  • - Stahlbügel, lackiert mit Polyesterpulverlack nach Kataphorese-Beschichtung
  • - Inklusive Überspannungsschutz bis 10 kV (CM/DM)
  • - Die ZHAGA-Versionen sind ausgerüstet mit ZHAGA SOCKET im oberen Teil der Leuchte (UP-Position) und D4i-Treiber. Sie sind für die Aufnahme von „Radio Frequency Node“-Lösungen, Dämmerungssensoren und anderen Arten von kompatiblen Sensoren ausgelegt
  • - Zukunftssichere, wartbare Leuchte
  • - Informationen zu anderen Farbtemperaturen und zum Farbwiedergabeindex erhalten Sie vom Werk

Produktdaten

ETIM-Gruppe:
EG000027
ETIM-Klasse:
EC001744

Allgemeine Eigenschaften

Fassung:
LED
Leuchtmittel:
LED
LED-Nennlichtstrom
[lm]:
35073
Leuchtenlichtstrom
[lm]:
30870
Leistung [W]:
195 W
Lichtausbeute [lm/W]:
158
CRI:
70
Farbtemperatur [K]:
5700
Farbe /
Veredelung:
GR-94 / Grau metallic / Strukturiert
Schutzart
IP:
IP66
Schlagfestigkeit / Schlagenergie:
IK08 5J xx5
Schutzklasse:
I
Optik:
S/EW - Symmetrische extrabreite
Nettogewicht [kg]:
10.108
Gesamte Länge [mm]:
411
Gesamte Breite [mm]:
528
Gesamte Höhe [mm]:
95

Mechanische Eigenschaften

Bauform:
Rechteckig
Gehäusematerial:
Aluminium
Diffusormaterial:
Glas
Glühfadentest [°C]:
960 °C
Frontale Windangriffsfläche [m²]:
0.03
Seitliche Windangriffsfläche [m²]:
0.04
Obere Windangriffsfläche [m²]:
0.18

Elektrische Eigenschaften

Spannungsart:
AC/DC
Eingangsspannung [V AC]:
220/240
Eingangsfrequenz [Hz]:
0/50/60
Leistungsfaktor / COS Φ:
>0.9
Eingangsspannung [V DC]:
176/275
Überspannungsschutz | Allgemein [kV]:
10.000000
Überspannungsschutz | Differenziell [kV]:
10.000000
Einschaltstrom [A/μs]:
80 / 225
C10 1.5 mm²:
6
C16 2.5 mm²:
13
B10 1.5 mm²:
4
B16 2.5 mm²:
6

Installation

Anwendungsbereich:
Außenbeleuchtung
Montageart:
Scheinwerfer
Min. Umgebungstemperatur [°C]:
-40
Max. Umgebungstemperatur [°C]:
45
Mindestabstand zum beleuchteten Objekt [m]:
0.50

Lichteigenschaften

MacAdam:
3
Lumen maintenance:
L80B10@220000h
Verteilung der Lichtemission:
Direct
Lichtstärkeklasse:
G*6
Keine Lichtverschmutzung (ULR = 0%):
IPEA* (Straßenbeleuchtung):
A5+
IPEA* (Flächen, Kreisverkehre):
A10+
IPEA* (Radfahrer / Fußgänger):
A6+
IPEA* (Grünzonen):
A6+
IPEA* (historische Stadtkerne):
A11+

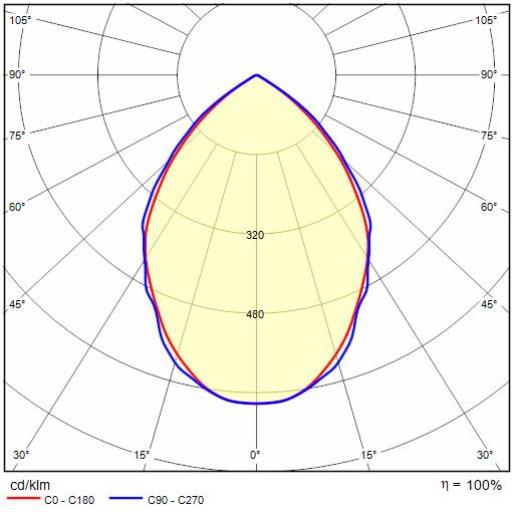

Photometrische Daten

Technische Zeichnung

Tech Design WIN PRO 30 S/EW 1++

Optionales Zubehör

WIN PRO 30

Artikelnummer Farbe /
Veredelung
Beschreibung Downloads
Blendschutz aus weißaluminium lackiertem Aluminium
14045794
Blendschutz aus weißaluminium lackiertem Aluminium
Downloads
Lamellenraster aus weißaluminium lackiertem Stahl
14045694
Lamellenraster aus weißaluminium lackiertem Stahl
Downloads
Bügelverstärkung zur Befestigung des Scheinwerfers mit einer M12-Schraube in der Mitte der Halterung
14046120
Bügelverstärkung zur Befestigung des Scheinwerfers mit einer M12-Schraube in der Mitte der Halterung
Downloads
Einfache Halterung aus weißaluminium lackiertem Aluminium, geeignet zur Montage am Mastkopf Ø 60-76 mm
14051294
Einfache Halterung aus weißaluminium lackiertem Aluminium, geeignet zur Montage am Mastkopf Ø 60-76 mm
Downloads
Ausleger von 1 m Länge aus weißaluminium lackiertem robusten Stahlblech
14048694
Ausleger von 1 m Länge aus weißaluminium lackiertem robusten Stahlblech
Downloads

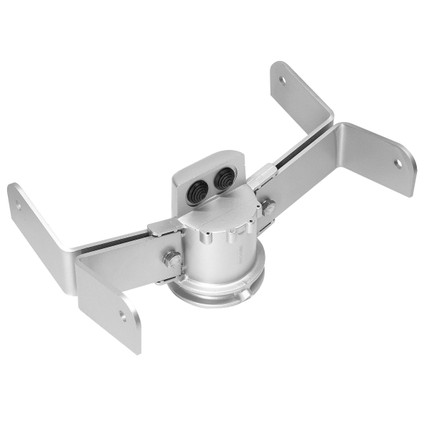

Doppelte Halterung aus weißaluminium lackiertem Aluminium, geeignet zur Montage am Mastkopf Ø 60-76 mm
14051394
Doppelte Halterung aus weißaluminium lackiertem Aluminium, geeignet zur Montage am Mastkopf Ø 60-76 mm
Downloads
Langer Haltebügel aus weißaluminium lackiertem Stahl
14057394
Langer Haltebügel aus weißaluminium lackiertem Stahl
