ORION H B

Código 3105453

Luminaria LED de pared, compuesta por:
- Cuerpo de aluminio fundido a presión, barnizado, de dimensiones reducidas
- Difusor de vidrio plano microprismático serigrafiado en el interior
- Reflector de aluminio
- Junta de silicona anti-envejecimiento
- Módulo LED con tensión de red 220-240V 50/60Hz protegido para sobretensiones hasta 1 kV
- Tornillos de anclaje de acero inoxidable

Datos de producto

Grupo ETIM:

EG000027

Clase ETIM:

EC002892

Información general

Portalámpara:

LED

Fuente de luz:

LED

Flujo lumen nominal
[lm]:

1485

Flujo lumen real
[lm]:

845.26

Potencia de
luminaria [W]:

10 W

Eficacia luminosa [lm/W]:

CRI:

Temperatura
de color [K]:

4000

Color /
Acabado:

WH-87 / Blanco / Rugoso

Grado de
protección IP:

IP65

Impact resistance / impact energy:

IK06 1J xx3

Clase de protección:

Óptica:

A/EW - Asimétrica extra-ancha

Peso neto [kg]:

0.612

Longitud global [mm]:

120

Anchura global [mm]:

Altura global [mm]:

Características mecánicas

Forma:

Rectangular

Material de la carcasa:

Aluminio

Material del difusor:

Vidrio

Características eléctricas

Tipo de alimentación:

Tensión de entrada [V AC]:

220/240

Frecuencia de entrada [Hz]:

50/60

Factor de potencia / COS Φ:

>0.9

Corriente de arranque [A/μs]:

3 / 135

C10 1.5 mm²:

133

C16 2.5 mm²:

173

B10 1.5 mm²:

B16 2.5 mm²:

133

Instalación

Ámbito de aplicación:

Outdoor

Tipo de instalación:

luminarias de pared

Temperatura ambiente min. [°C]:

-20

Temperatura ambiente max. [°C]:

Características de luz

MacAdam:

Mantenimento flujo luminoso:

L80B10@66800h

Distribución emisión luminosa:

Direct/Indirect

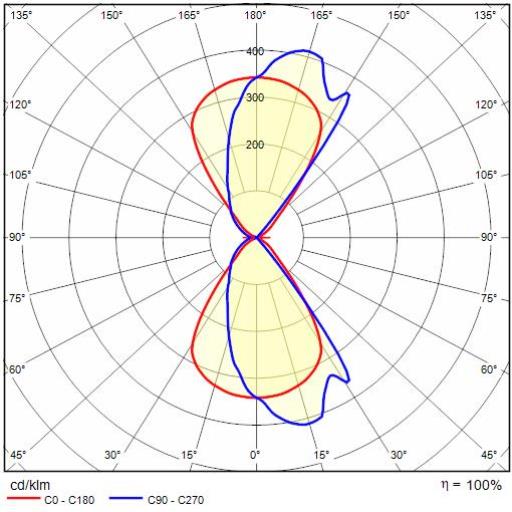

Datos fotométricos

Dibujo técnico

Accesorios opcionales

ORION

Código	Description	Downloads

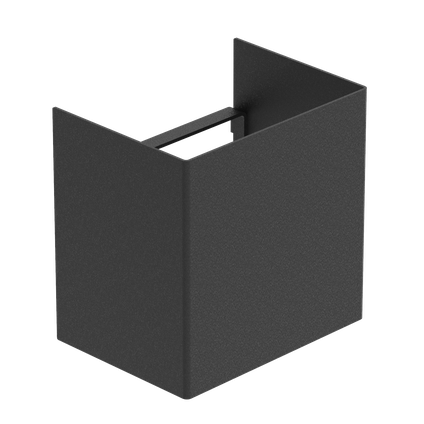

3106290	Carter ORION H	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: ORION H - 3106290
3106289	Carter ORION H	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: ORION H - 3106289
3106291	Carter ORION H	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: ORION H - 3106291
