SHIELD+ 2
SHIELD+ 2
SHIELD+ 2
SHIELD+ 2 - 1
SHIELD+ 2 - 2
SHIELD+ 2 - 3

SHIELD+ 2

Code 3106326
  • Appareil à LED pour installation en applique, composé de :
  • - Corps en aluminium moulé sous pression peint par poudre polyester ISO 9227/12944 - ISO 9223 (C5)
  • - Diffuseur en verre plat extra clair trempé securit
  • - Réflecteur en technopolymère à aluminage haute efficacité et traitement de surface de protection
  • - Joint en silicone anti vieillissement
  • - Appareil prédisposé pour le raccordement en cascade
  • - Les versions C crépusculaires équipées d’un capteur pour déclenchement automatique sont proposées sur demande

Données du produit

Groupe ETIM:
EG000027
Classe ETIM:
EC002892

Caractéristiques générales

Douille:
LED
Source lumineuse:
LED
Flux nominal
[lm]:
10284
Flux réel
[lm]:
7261
Puissance du
luminaire [W]:
79 W
Efficacité lumineuse [lm/W]:
92
CRI:
80
Température
de couleur [K]:
3000
Couleur /
Finissage:
AN-96 / Anthracite métallisé / Poudrée
Degré de
protection IP:
IP66
Impact resistance / impact energy:
IK09 10J xx7
Classe de protection:
I
Optique:
A/EW - Asymétrique extra-diffusante
Poids net [kg]:
3.454
Longueur totale [mm]:
356
Largeur totale [mm]:
125
Hauteur totale [mm]:
230

Caractéristiques mécaniques

Forme:
Rectangulaire
Matériaux du boîtier:
Aluminium
Type de diffuseur:
Verre

Caractéristiques électriques

Tension d'alimentation:
AC
Tension d'entrée [V AC]:
220/240
Fréquence d'entrée [Hz]:
50/60
Facteur de puissance / COS Φ:
>0.9
Courant d'appel [A/μs]:
20 / 100
C10 1.5 mm²:
17
C16 2.5 mm²:
32
B10 1.5 mm²:
14
B16 2.5 mm²:
26

Installation

Lieu d'application:
Outdoor
Type d'installation:
Appliques murales
Temperature ambiante min. [°C]:
-20
Temperature ambiante max. [°C]:
25

Caractéristiques lumineuses

MacAdam:
3
Maintien du flux lumineux:
L80B10@70000h
Distribution lumineuse:
Direct
Pas de pollution lumineuse (ULR = 0%):

Données photométriques

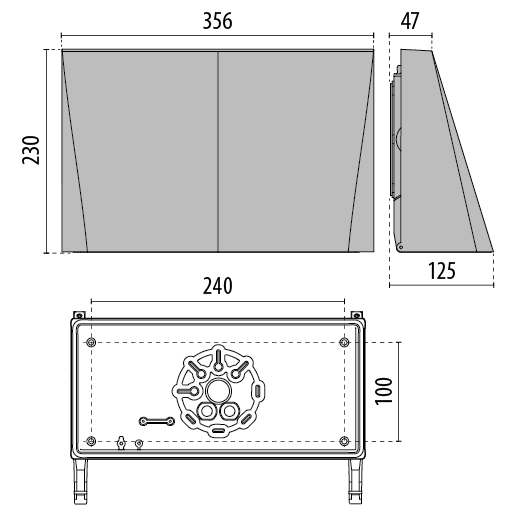

Dessin technique

Tech Design SHIELD+ 2 1++
