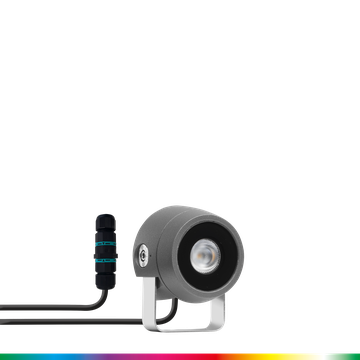

TYK+ 10 RGBW C/M
TYK+ 10 RGBW C/M
TYK+ 10 RGBW C/M - 1
TYK+ 10 RGBW C/M - 2

TYK+ 10 RGBW C/M

Codice 3113654
  • Proiettore LED per interni ed esterni, costituito da:
  • - Corpo in alluminio pressofuso verniciato polveri poliestere previo trattamento di conversione chimica superficiale ISO 9227/12944 - ISO 9223 (C5)
  • - Diffusore in vetro piano extrachiaro temperato, serigrafato internamente
  • - Il diffusore è fissato in maniera irremovibile al corpo tramite un sigillante siliconico ad alta temperatura
  • - Gruppo ottico costituito da lenti in tecnopolimero ad elevata trasmittanza della luce
  • - Gruppo ottico specificatamente studiato per l'illuminazione archietturale; l'abbinata di ottiche, sviluppate internamente, e sorgenti luminose consentono di ottenere una distribuzione luminosa precisa e priva di aberrazione cromatica
  • - Guarnizione in silicone anti-invecchiamento ad elevata capacità di ritorno elastico
  • - Pressacavo antistrappo in ottone nichelato M16x1.5 per cavi da Ø 5 mm a Ø 10 mm
  • - Viteria di chiusura in acciaio inox
  • - Staffa per installazione a parete in acciaio INOX
  • - Completo di goniometro graduato per la regolazione dell'orientamento realizzato in acciaio INOX
  • - Connessione elettrica esterna tramite connettore stagno (QUICK), completo di cavo
  • - Le versioni RGBW e Tunable White (TW) sono da alimentare a 48V DC con driver SELV, disponibili come accessori. La gestione del colore è con interfaccia DMX
  • - Generatore di segnale DMX-RDM per versioni RGBW e Tunable White (TW) da ordinarsi separatamente

Dati di prodotto

Gruppo ETIM:
EG000027
Classe ETIM:
EC001744

Informazioni generali

Attacco:
LED
Sorgente luminosa:
LED
Flusso Sorgente
[lm]:
196
Flusso apparecchio
[lm]:
170
Potenza
apparecchio [W]:
6 W
Efficienza luminosa [lm/W]:
28
CRI:
80
Temperatura
colore [K]:
rgbw 4000
Colore /
Finitura:
AN-96 / Antracite metallizzato / Goffrato
Grado di
protezione IP:
IP66
IK-J-xxIP:
IK06 1.2J xx3
Classe di protezione:
III
Ottica:
C/M - Circolare media
Angolo
ottica:
30°
Peso netto [kg]:
1.018
Diametro complessivo [mm]:
105
Lunghezza complessiva [mm]:
105
Larghezza complessiva [mm]:
131
Altezza complessiva [mm]:
65

Caratteristiche meccaniche

Forma:
Tondo ≤ 150 mm
Materiale del corpo:
Alluminio
Materiale del diffusore:
Vetro
Area esposta frontale [m²]:
0.01
Area esposta laterale [m²]:
0.01
Area esposta superiore [m²]:
0.01

Caratteristiche elettriche

Tipo di alimentazione:
DC
Frequenza di alimentazione [Hz]:
-
Tensione di alimentazione [V DC]:
48

Installazione

Ambito di applicazione:
Outdoor
Tipo di montaggio:
Proiettori
Temperatura ambiente min. [°C]:
-20
Temperatura ambiente max. [°C]:
30

Caratteristiche della luce

MacAdam:
3
Mantenimento flusso luminoso:
L90B10@24000h
Distribuzione emissione luminosa:
Direct
Classe di intensità luminosa:
G*6
Inquinamento luminoso nullo (ULR = 0%):

Dati fotometrici

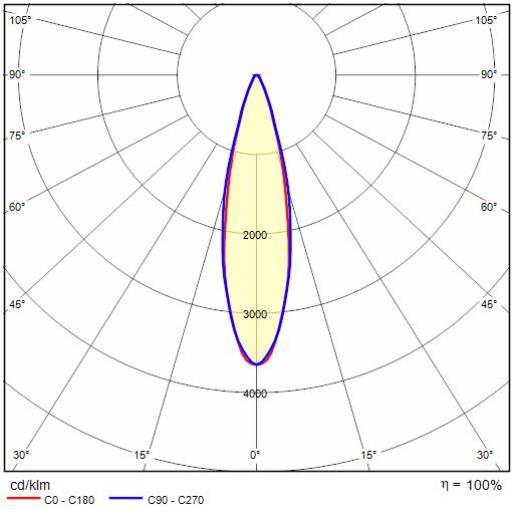

Photometric Lvk TYK+ 10 RGBW C/M 1

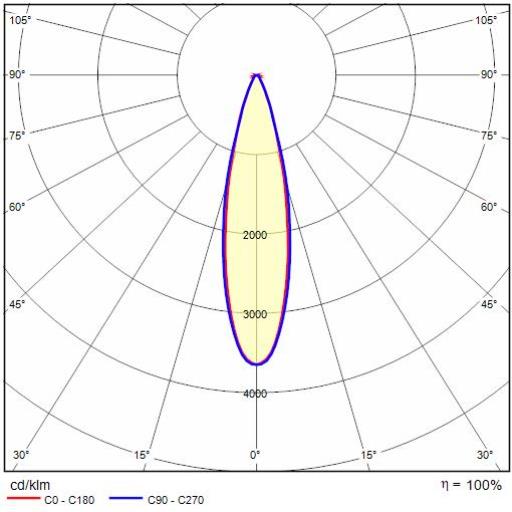

Photometric Lvk TYK+ 10 RGBW C/M 2

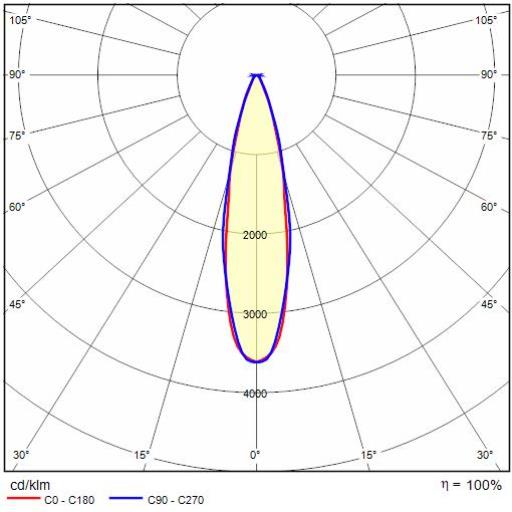

Photometric Lvk TYK+ 10 RGBW C/M 3

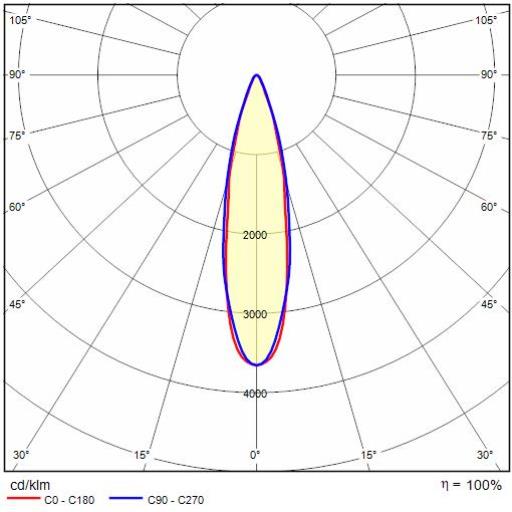

Photometric Lvk TYK+ 10 RGBW C/M 4

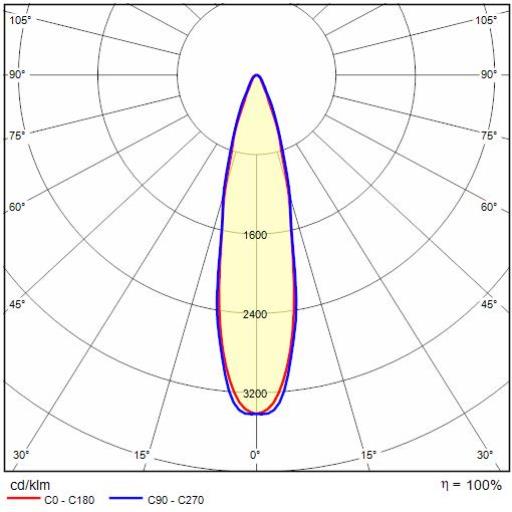

Photometric Lvk TYK+ 10 RGBW C/M 5

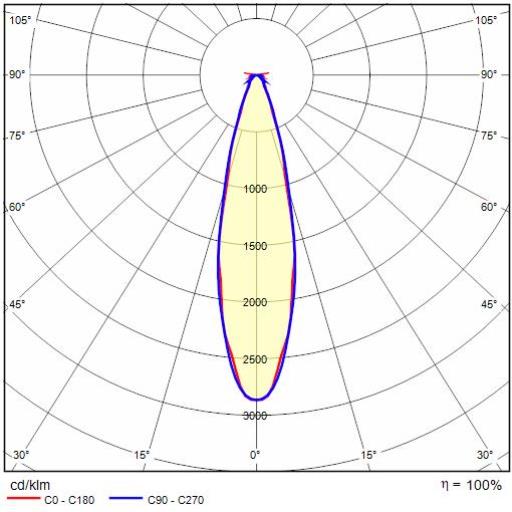

Photometric Lvk TYK+ 10 RGBW C/M 6

Disegni tecnici

Tech Design TYK+ 10 RGBW C/M 1++

Gruppi di alimentazione

TYK+10 RGBW / TYK+10 TW

Codice Colore /
Finitura		 Descrizione Downloads
Kit driver - CV 100 W - 48 V
310950
Kit driver - CV 100 W - 48 V
Kit driver - CV 500 W - 48 V
310951
Kit driver - CV 500 W - 48 V
Controller DMX touch black
3117845
Controller DMX touch black
Downloads
Controller DMX touch white
3117844
Controller DMX touch white
Downloads

TYK+ 10

Codice Colore /
Finitura		 Descrizione Downloads
USB key EcoEcco
3115612
USB key EcoEcco
Downloads

Accessori opzionali

TYK+ 10

Codice Colore /
Finitura		 Descrizione Downloads
Alette in lamiera d’acciaio verniciate
3112969
Alette in lamiera d’acciaio verniciate
Downloads
Staffa extra rotazione +25°/-90°
3108556
Staffa extra rotazione +25°/-90°
Downloads
Picchetto
700191
Picchetto
