THEOS GLASS MINI SR/150

Kod 306481

Seria opraw ulicznych LED, w dwóch rozmiarach:
- Korpus z odlewu aluminiowego, malowanego proszkowo po powierzchniowej obróbce chemicznej ISO 9227/12944 - ISO 9223 (C5)
- Pierścień zamykający z odlewu aluminiowego malowanego proszkowo po powierzchniowej obróbce chemicznej, połączony z korpusem zawiasem
- Uchwyt mocujący na słup z malowanego na popielato odlewu aluminiowego, nadający się do słupów Ø 60 / 76 mm
- Układ optyczny złożony z soczewek z technopolimeru o wysokiej przepuszczalności światła
- System "SECURE LIGHT DISTRIBUTION" zapewnia równomierność dystrybucji światła nawet w przypadku braku skuteczności niektórych LED
- Uszczelka silikonowa o dużej sprężystości
- Klosz z ekstra jasnego, płaskiego, hartowanego szkła bezpiecznego
- Rozłącznik sieci, automatycznie odłączający zasilanie, gdy pokrywa oprawy jest otwarta
- Oprawa kompletna w zasilacz
- W komplecie z dodatkowym urządzeniem zabezpieczającym przed przepięciami do 10 kV (CM/DM)
- Śruby zamykające ze stali nierdzewnej inox
- W komplecie kabel H07RN-F 2x1,5 mm² lub H07RN-F 4x1,5 mm² do wersji z funkcją ściemniania, o długości 1 m, umożliwiający podłączenie do sieci bez otwierania korpusu oświetleniowego
- Dostępne optyki: SR/075 dla wąskich dróg, ze stosunkiem L/H (szerokość drogi/ wysokość słupa) do 0,75; SR/100 dla dróg dwukierunkowych ze stosunkiem L/H równym 1; SR/125 dla dróg szerokich, ze stosunkiem L/H równym 1,25; SR/150 dla dróg szerokich ze stosunkiem L/H równym 1,5
- Zgodne z normami UNI 10819 dotyczącymi zanieczyszczenia światłem
- Skonsultuj się z fabryką w celu uzyskania informacji o innych temperaturach barwowych i współczynnikach oddawania barw
- Prosimy o kontakt z firmą w sprawie wersji z gniazdem 7-pinowym NEMA, do podłączania zewnętrznych systemów sterowania zdalnego
- Dostępna opcja CLO (Constant light output). Skonsultuj się z fabryką
- Design by SILVIA PAOLA PENNACCHIO

Dane produktu

Grupa ETIM:

EG000027

Klasa ETIM:

EC000062

Informacje ogólne

Oprawka:

LED

Źródło światła:

LED

Emisja nominalna
[lm]:

11949

Realna emisja oprawy
[lm]:

9395

Moc
oprawy [W]:

71 W

Skuteczność świetlna [lm/W]:

132

CRI:

Temperatura
barwowa [K]:

4000

Kolor /
Wykończenie:

AN-96 / Antracyt metalizowany / Wytłaczany

Stopień
szczelności IP:

IP66

Impact resistance / impact energy:

IK08 6J xx5

Klasa ochrony:

Optyka:

SR/150 - Uliczna

Waga netto [kg]:

6.6

Całkowita długość [mm]:

506

Całkowita szerokość [mm]:

280

Całkowita wysokość [mm]:

193

Właściwości mechaniczne

Kształt:

Prostokątny

Materiał korpusu:

Aluminium

Materiał dyfuzora:

Szkło

Test rozżarzonym drutem [°C]:

960 °C

Powierzchnia boczna [m²]:

0.04

Powierzchnia górna [m²]:

0.11

Właściwości elektryczne

Rodzaj zasilania:

Napięcie wejściowe [V AC]:

220/240

Częstotliwość wejściowa [Hz]:

50/60

Współczynnik mocy / COS Φ:

>0.9

Ochrona przeciwprzepięciowa | Wspólny [kV]:

10.000000

Ochrona przeciwprzepięciowa | Różnicowy [kV]:

10.000000

Prąd rozruchowy [A/μs]:

43 / 260

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Instalacja

Obszar zastosowań:

Oświetlenie zewnętrzne

Rodzaj instalacji:

Oświetlenie uliczne

Min. temperatura otoczenia [°C]:

-40

Max. temperatura otoczenia [°C]:

Min. odleglość od oświetlanego obiektu [m]:

0.50

Charakterystyka światła

MacAdam:

Utrzymanie strumienia świetlnego:

L90B10@100000h

Rozkład emisji światła:

Direct

Klasa natężenia oświetlenia:

G*4

Brak zanieczyszczenie światłem (ULR = 0%):

IPEA* (oświetlenie uliczne):

A6+

IPEA* (duże tereny, ronda):

A7+

IPEA * (ciągi pieszo - rowerowe):

A5+

IPEA* (tereny zielone):

A5+

IPEA* (zabytkowe centra miast):

A10+

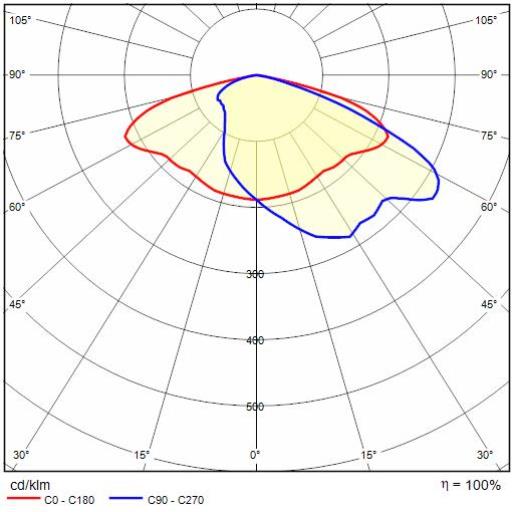

Wykres światłości

Photometric Lvk THEOS GLASS MINI SR/150 1

Rysunek techniczny

Akcesoria opcjonalne

THEOS GLASS

	Kod	Kolor / Wykończenie	Opis	Pobierz
	14174796		Uchwyt na słup THEOS	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne Downloads Pobierz: THEOS GLASS - 14174796
	14077796		Wspornik ze stali malowany proszkowo farbą poliestrową do montażu narożnego lub na ścianie	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne
