WIN PRO 30 A/M
WIN PRO 30 A/M
WIN PRO 30 A/M - 1
WIN PRO 30 A/M - 2

WIN PRO 30 A/M

Kod 3114559
  • Projektor na źródła LED do użytku wewnętrznego i zewnętrznego:
  • - Korpus z odlewu aluminiowego, malowanego proszkowo po powierzchniowej obróbce chemicznej ISO 9227/12944 - ISO 9223 (C5)
  • - Klosz z ekstra jasnego, płaskiego, hartowanego szkła bezpiecznego
  • - Układ optyczny złożony z soczewek z technopolimeru o wysokiej przepuszczalności światła
  • - Uszczelka silikonowa o dużej sprężystości
  • - Pierścień zamykający z techopolimeru połączony z korpusem zawiasami
  • - Dławnica M20x1,5 do kabli Ø10–Ø14 mm
  • - Śruby zamykające ze stali nierdzewnej inox
  • - Jarzmo metalowe malowane proszkiem poliestrowym w technice elektroforezy
  • - W komplecie z dodatkowym urządzeniem zabezpieczającym przed przepięciami do 10 kV (CM/DM)
  • - Wersje ZHAGA posiadają w komplecie gniazdo ZHAGA SOCKET umieszczone w górnej części oprawy (pozycja UP) oraz sterownik D4i. Są przystosowane do podłączenia rozwiązań "Radio Frequency node", zmierzchowych oraz innych, kompatybilnych czujników
  • - Oprawa otwieralna do konserwacji
  • - Skonsultuj się z fabryką w celu uzyskania informacji o innych temperaturach barwowych i współczynnikach oddawania barw

Dane produktu

Grupa ETIM:
EG000027
Klasa ETIM:
EC001744

Informacje ogólne

Oprawka:
LED
Źródło światła:
LED
Emisja nominalna
[lm]:
35586
Realna emisja oprawy
[lm]:
29468
Moc
oprawy [W]:
195 W
Skuteczność świetlna [lm/W]:
151
CRI:
70
Temperatura
barwowa [K]:
4000
Kolor /
Wykończenie:
GR-94 / Szary metalik / Wytłaczany
Stopień
szczelności IP:
IP66
Impact resistance / impact energy:
IK08 5J xx5
Klasa ochrony:
I
Optyka:
A55/M - Asymetryczna średnia
Waga netto [kg]:
10.108
Całkowita długość [mm]:
411
Całkowita szerokość [mm]:
528
Całkowita wysokość [mm]:
95

Właściwości mechaniczne

Kształt:
Prostokątny
Materiał korpusu:
Aluminium
Materiał dyfuzora:
Szkło
Test rozżarzonym drutem [°C]:
650 °C
Powierzchnia frontowa [m²]:
0.03
Powierzchnia boczna [m²]:
0.04
Powierzchnia górna [m²]:
0.18

Właściwości elektryczne

Rodzaj zasilania:
AC/DC
Napięcie wejściowe [V AC]:
220/240
Częstotliwość wejściowa [Hz]:
0/50/60
Współczynnik mocy / COS Φ:
>0.9
Napięcie wejściowe [V DC]:
176/275
Ochrona przeciwprzepięciowa | Wspólny [kV]:
10.000000
Ochrona przeciwprzepięciowa | Różnicowy [kV]:
10.000000
Prąd rozruchowy [A/μs]:
80 / 225
C10 1.5 mm²:
6
C16 2.5 mm²:
13
B10 1.5 mm²:
4
B16 2.5 mm²:
6

Instalacja

Obszar zastosowań:
Oświetlenie zewnętrzne
Rodzaj instalacji:
Naświetlacze
Min. temperatura otoczenia [°C]:
-40
Max. temperatura otoczenia [°C]:
45
Min. odleglość od oświetlanego obiektu [m]:
0.50

Charakterystyka światła

MacAdam:
3
Utrzymanie strumienia świetlnego:
L80B10@220000h
Rozkład emisji światła:
Direct
Klasa natężenia oświetlenia:
G*6
Brak zanieczyszczenie światłem (ULR = 0%):
IPEA* (oświetlenie uliczne):
A4+
IPEA* (duże tereny, ronda):
A9+
IPEA * (ciągi pieszo - rowerowe):
A5+
IPEA* (tereny zielone):
A5+
IPEA* (zabytkowe centra miast):
A10+

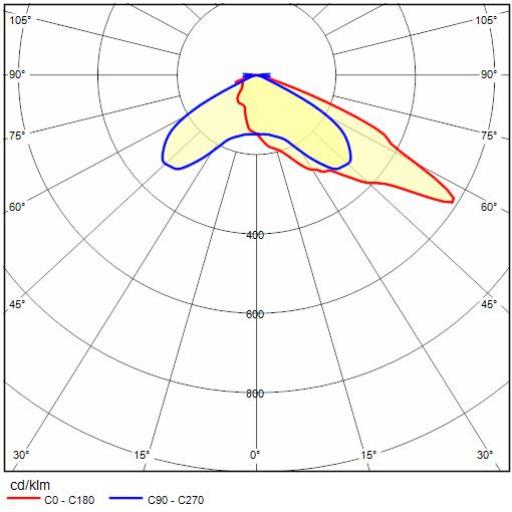

Wykres światłości

Rysunek techniczny

Tech Design WIN PRO 30 A/M 1++

Akcesoria opcjonalne

WIN PRO 30

Kod Kolor /
Wykończenie
Opis Pobierz
Osłona WIN PRO 30 - 5°
3116517
Osłona WIN PRO 30 - 5°
Downloads
Osłona WIN PRO 30 - 10°
3116518
Osłona WIN PRO 30 - 10°
Downloads
Osłona aluminiowa pomalowana na kolor popielate aluminium
14045794
Osłona aluminiowa pomalowana na kolor popielate aluminium
Downloads
Żaluzja antyolśnieniowa pomalowana na kolor popielate aluminium
14045694
Żaluzja antyolśnieniowa pomalowana na kolor popielate aluminium
Downloads
Uchwyt wzmacniający montaż oprawy, gdy używamy do montażu tylko jednej śruby M12 poprzez centralny otwór w jarzmie
14046120
Uchwyt wzmacniający montaż oprawy, gdy używamy do montażu tylko jednej śruby M12 poprzez centralny otwór w jarzmie
Downloads
Uchwyt montażowy pomalowany na kolor popielate aluminium, pojedynczy, przeznaczony do montażu oprawy na słupie Ø 60÷76 mm
14051294
Uchwyt montażowy pomalowany na kolor popielate aluminium, pojedynczy, przeznaczony do montażu oprawy na słupie Ø 60÷76 mm
Downloads
Wysięgnik 1000 mm, metalowy w kolorze popielate aluminium do montażu na ścianie
14048694
Wysięgnik 1000 mm, metalowy w kolorze popielate aluminium do montażu na ścianie
Downloads
Uchwyt montażowy pomalowany na kolor popielate aluminium, podwójny, przeznaczony do montażu oprawy na słupie Ø 60÷76 mm
14051394
Uchwyt montażowy pomalowany na kolor popielate aluminium, podwójny, przeznaczony do montażu oprawy na słupie Ø 60÷76 mm
Downloads
Jarzmo długie, metalowe pomalowane na kolor popielate aluminium
14057394
Jarzmo długie, metalowe pomalowane na kolor popielate aluminium
